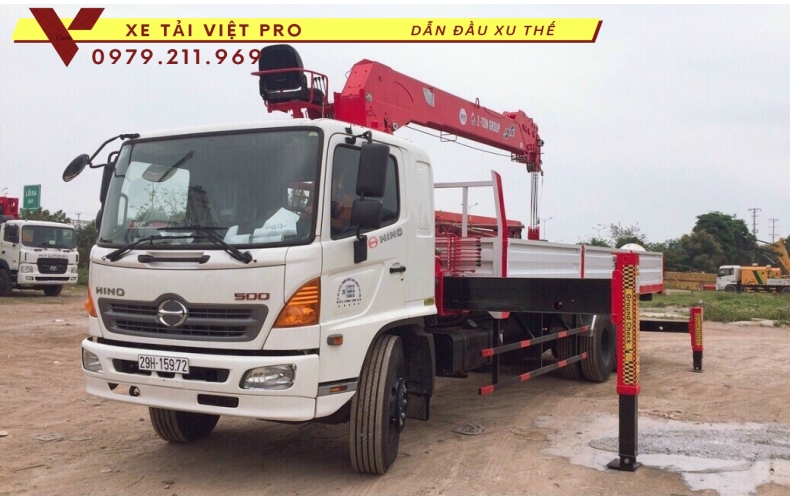

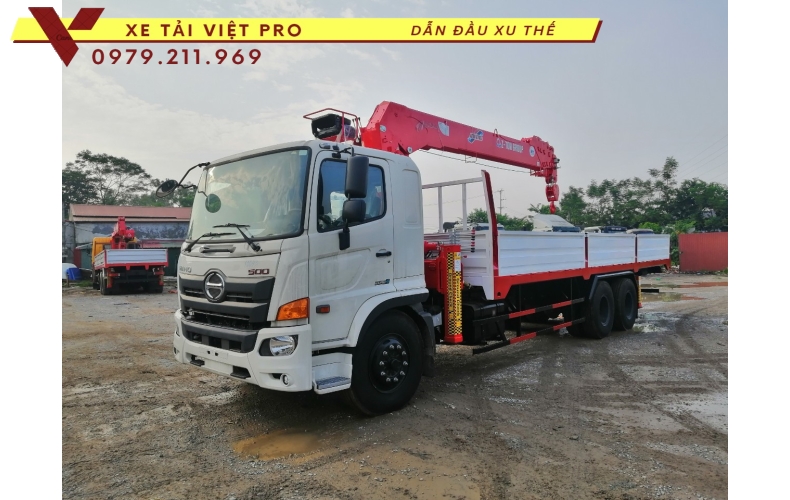

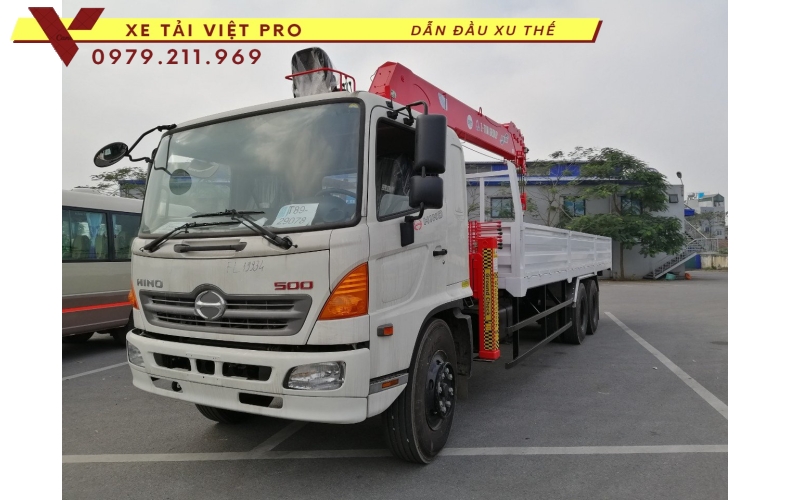

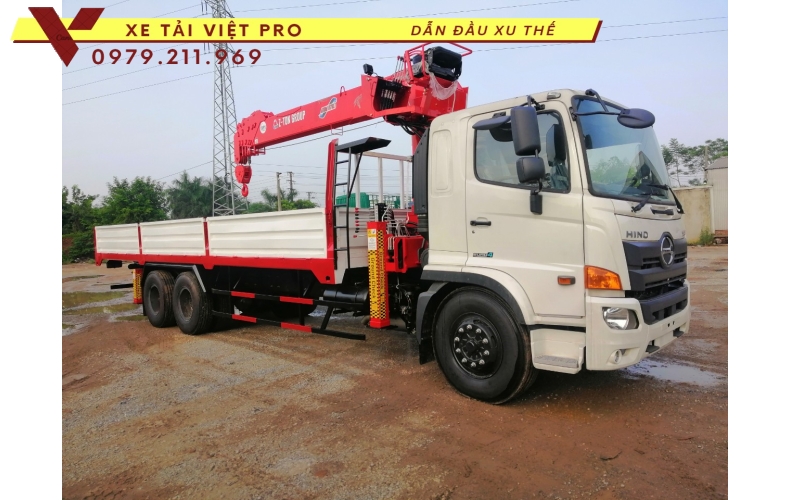

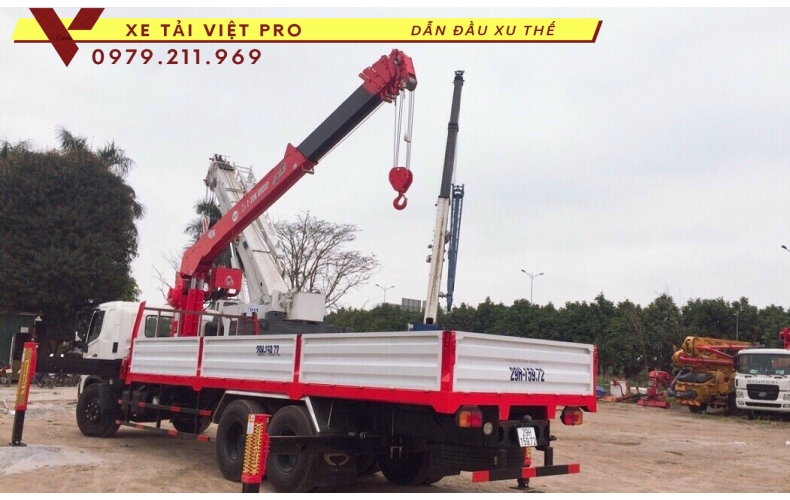

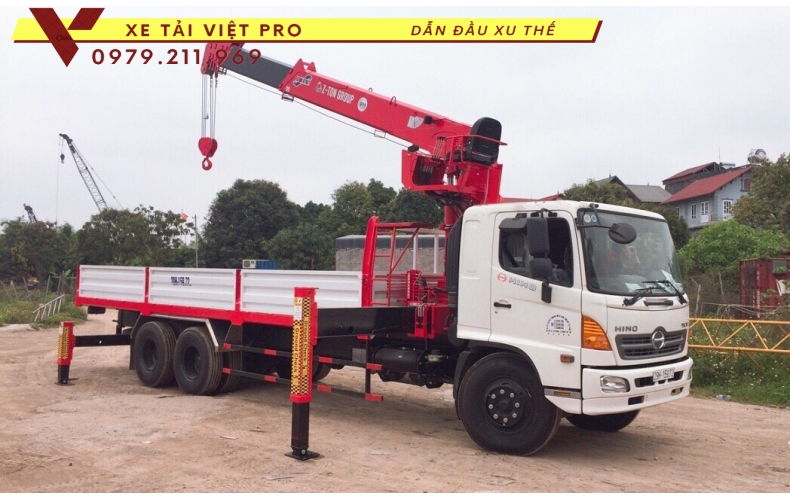

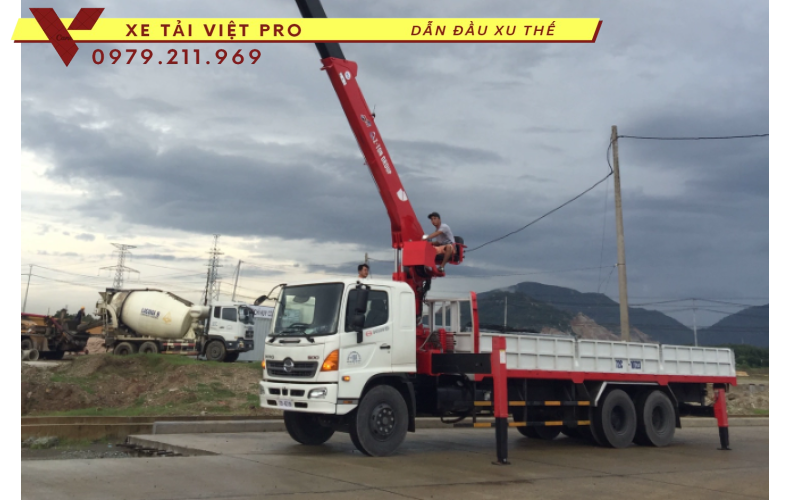

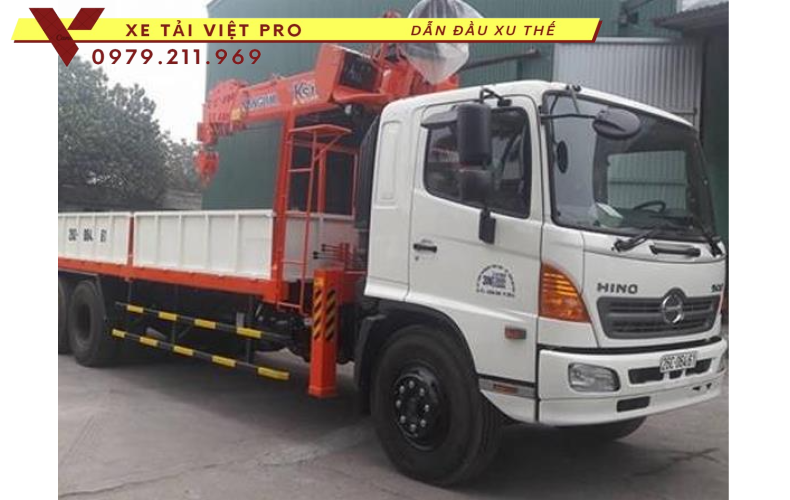

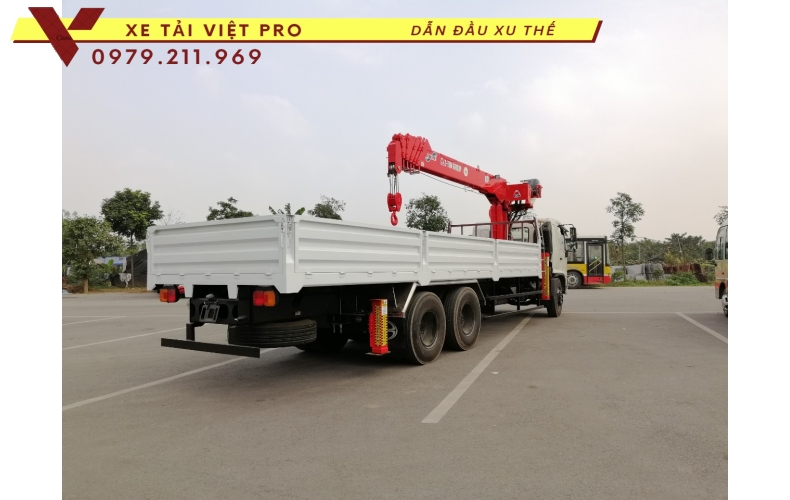

Xe tải HINO FL gắn cẩu ATOM 7 tấn

1. THÔNG SỐ CHUNG CỦA XE

Nhãn hiệu :

HINO FL8JTSL

Thông số chung:

Trọng lượng bản thân sau khi lắp cẩu (kg):

12355

Phân bố : - Cầu trước (kg):

5235

- Cầu sau (kg):

7120

Tải trọng cho phép chở sau khi lắp cẩu (kg):

11450

Số người cho phép chở (người):

3

Trọng lượng toàn bộ (kg):

24000

Kích thước tổng thể xe : Dài x Rộng x Cao (mm):

11370 x 2500 x 3850

Kích thước lọt lòng thùng hàng (mm):

8120 x 2350 x 600/---

Khoảng cách trục (mm) :

5870 + 1300

Vết bánh xe trước / sau (mm) :

1925/1855

Số trục :

3

Công thức bánh xe :

6 x 2

Loại nhiên liệu :

Diesel

Động cơ :

Nhãn hiệu động cơ:

J08E-UF

Loại động cơ:

4 kỳ, 6 xi lanh thẳng hàng, tăng áp

Thể tích :

7684       cm3

Công suất lớn nhất /tốc độ quay :

184 kW/ 2500 v/ph

Lốp xe :

Số lượng lốp trên trục I/II/III/IV:

02/04/04/---/---

Lốp trước / sau:

11.00R20 /11.00R20

Hệ thống phanh :

Phanh trước /Dẫn động :

Tang trống /Khí nén - Thủy lực

Phanh sau /Dẫn động :

Tang trống /Khí nén - Thủy lực

Phanh tay /Dẫn động :

Tác động lên hệ thống truyền lực /Cơ khí

Hệ thống lái :

Kiểu hệ thống lái /Dẫn động :

Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực

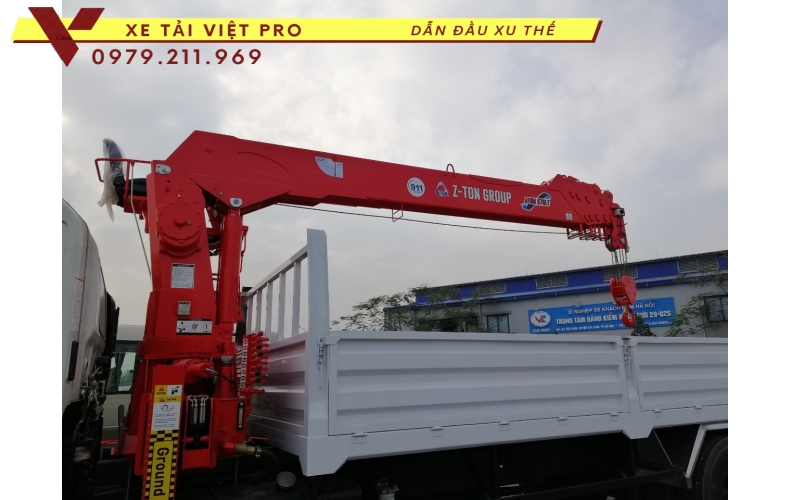

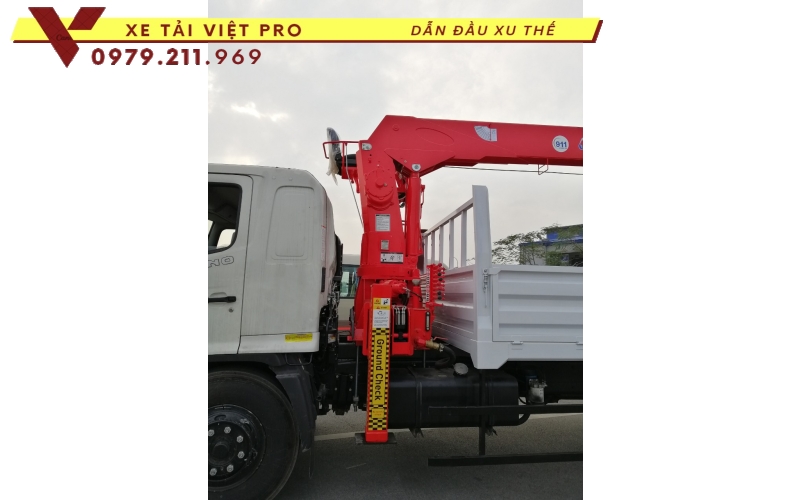

2. THÔNG SỐ CHUNG CỦA CẨU

Nhãn hiệu :

ATOM 736L

Tải trong nâng tối đa (Kg)

 7.000kg/2,5m, 400kg/19,0m

Sức nâng/tầm với (Kg/m)

3100/4,6

1560/7,5

930/10,3

680/13,2

Bán kính làm việc lớn nhất (m)

19 m

Chiều cao nâng lớn nhất (m)

22 m

Lưu lượng dầu (Cc/ vòng)

Áp suất dầu thủy lực (kg/cm2)

Hình dạng cần

Cần lục giác, 06 đốt cần, 01 xi lanh nâng hạ cần

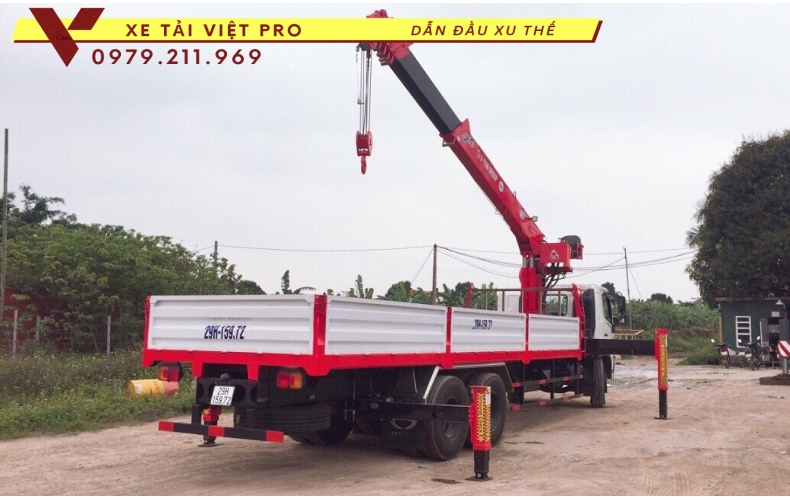

Chân chống trước

Chân chống thủy lực nâng, hạ đầu xe; cơ cấu tời kéo độ rộng Max. 4.7m

Chân chống sau

Chân chữ H, điều khiển thủy lực, ra chân theo 2 giai đoạn

Tự trọng

3710 kg
